Cours Houdini semaine 1

Lundi

USD :
Qu’importe le moteur de rendu, l’USD est une description de scène universelle

Variables d’environnement dans Houdini :
$Variable : permet d’utiliser la variable

Par exemple : $HIP est la variable du chemin du projet.

Souris dans le viewport : D pour ouvrir les display options
Notamment augmenter le floating gnomon size (taille du gizmo des axes)

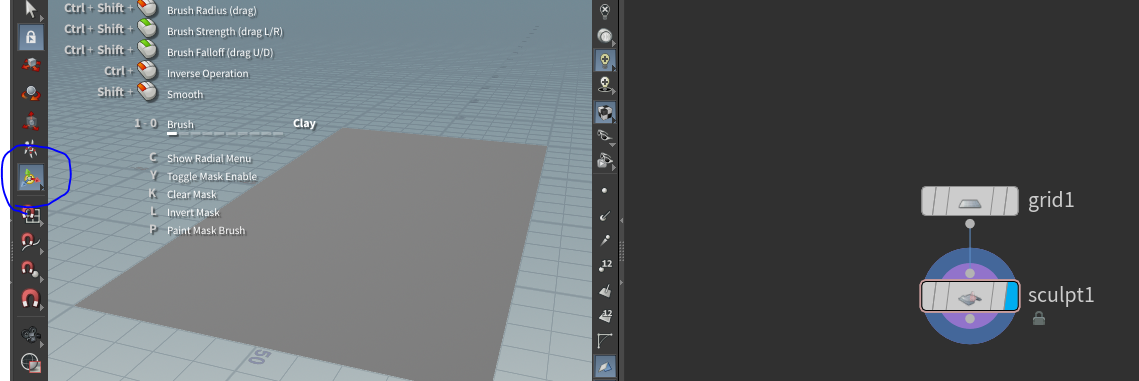

Pour les noeuds dont l’action se fait principalement dans le viewport, utiliser le handle tool (et bien rendre le noeud visible dans le viewport : display (carré bleu à droite dans le node)) :

Espace + H : centrer le viewport
Aussi : Espace + F ou G

Wireframe :
W et / ou shift W

Le node remesh permet de venir « unifier » plus le maillage avec des triangles

Dans le viewport :
En haut à droite on a le switcher de vue (UV, pers, top etc)

Différence point et vertex

Node : File cache
Permet de sauvegarder les opérations (bake en quelque sorte, ou delete history) pour que Houdini n’ait pas à tout recalculer à chaque fois

Afficher 2 geo en même temps :

Display une
Ctrl + template (carré rose sur le node) sur l’autre geo

Pour le wrangle calcul pente :

On fait un produit scalaire pour calculer la pente par comparaison au vecteur vertical :

Mettre le code

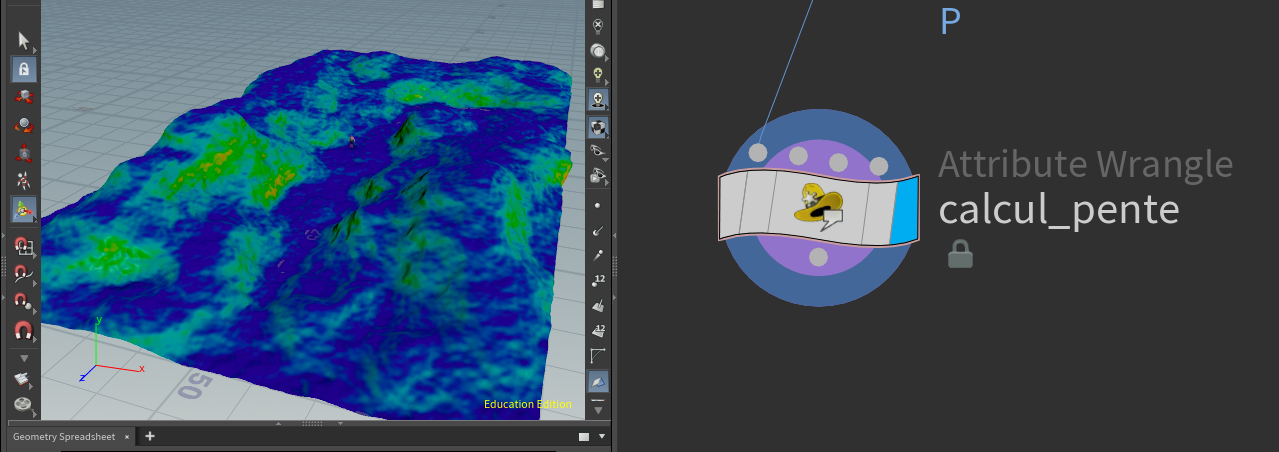

Dans les infos du node wrangler, activer le « pente » et cela va faire ça dans le viewport :

Pour référencer des valeurs dans des nodes précédents :

• Clic droit dans le paramètre de la référence -> copy parameter
• Clic droit dans le paramètre du node : paste relative reference

Mercredi

Alt + 0 ou 1 : basculer entre scène view et composite view

COPERNICUS :

-> Node Cop network
Créer des textures

En rentrant dans le node on entre dans un espace 2D

Process dans le cop network :

Constant en mode rgb : base color
-> hsv adjust

Fractal noise -> mettre dans mask du hsv adjust

Le null permet d’identifier la texture

ROP image output :
Rentrer le chemin du dernier node dans le COP Path : Ctrl + C sur le dernier node puis Ctrl V dans le COP Path

Pour visualiser la texture : node preview material

Agir sur plusieurs node : s’ils sont du même type tous les sélectionner en même temps

Importer une geo : SOP Import
On peut rentrer dans la geo pour modifier ce qu’on veut (UVs par exemple etc)

Définir le nord (pour opérations futurs) :
Mask by feature
Directional mask : activer et appeler « facing_north »
Avec handle tool on peut définir l’orientation du nord
Afiicher le comportement : dans info du node : facing_north
Aussi dans le node activer l’ambiant occlusion (dans la section output et dans la section ambiant occlusion, puis activer dans info du node)

Create attribute :
On utilise la fonction $BBY pour calculer l’altitude

Mettre capture d’écran

Alternative pour le calcul de l’altitude en code dans un wrangle :

vector temp= relbbox(0,v@P);
f@alt = temp[1];

Attribute paint :
Obligatoirement définir le nom de l’attribute avant sinon on devra tout repeindre

Outils paint :
Shift : smooth
Ctrl : paint background
