2e cours CFX

La note

Le Vellum Solver

Node pour créer toutes sortes de simulation de tissu

Node velum constraint d'abord pour définir les paramètres physiques de l'objet
Lui attacher un vellum solver juste après

Simu très simple :

On a un collider : plane + geo de test
Et un drap que l’on met assez haut et que l’on a duppliqué avec un copy and transform (équivalent du shift D dans Maya)

Ajouter du vent : Vent simu cloth Houdini

Paramètres

Friction : Dans le solver -> Forces -> Friction -> Dynamic scale

Vellum constraint

Différents types : cloth, hair, attach, pressure etc
Souvent on les combine (voir plus bas pour le cloth, attach etc)

Pressure

Le pressure va conserver le volume d'air qu'il y a à l'intérieur de la géo : faire des ballons gonflables par exemple

• On peut gérer le rest lenght scale pour faire gonfler ou aspirer par exemple

Pour avoir plusieurs geo de cloth qui interagissent :

Exemples concrets simples :

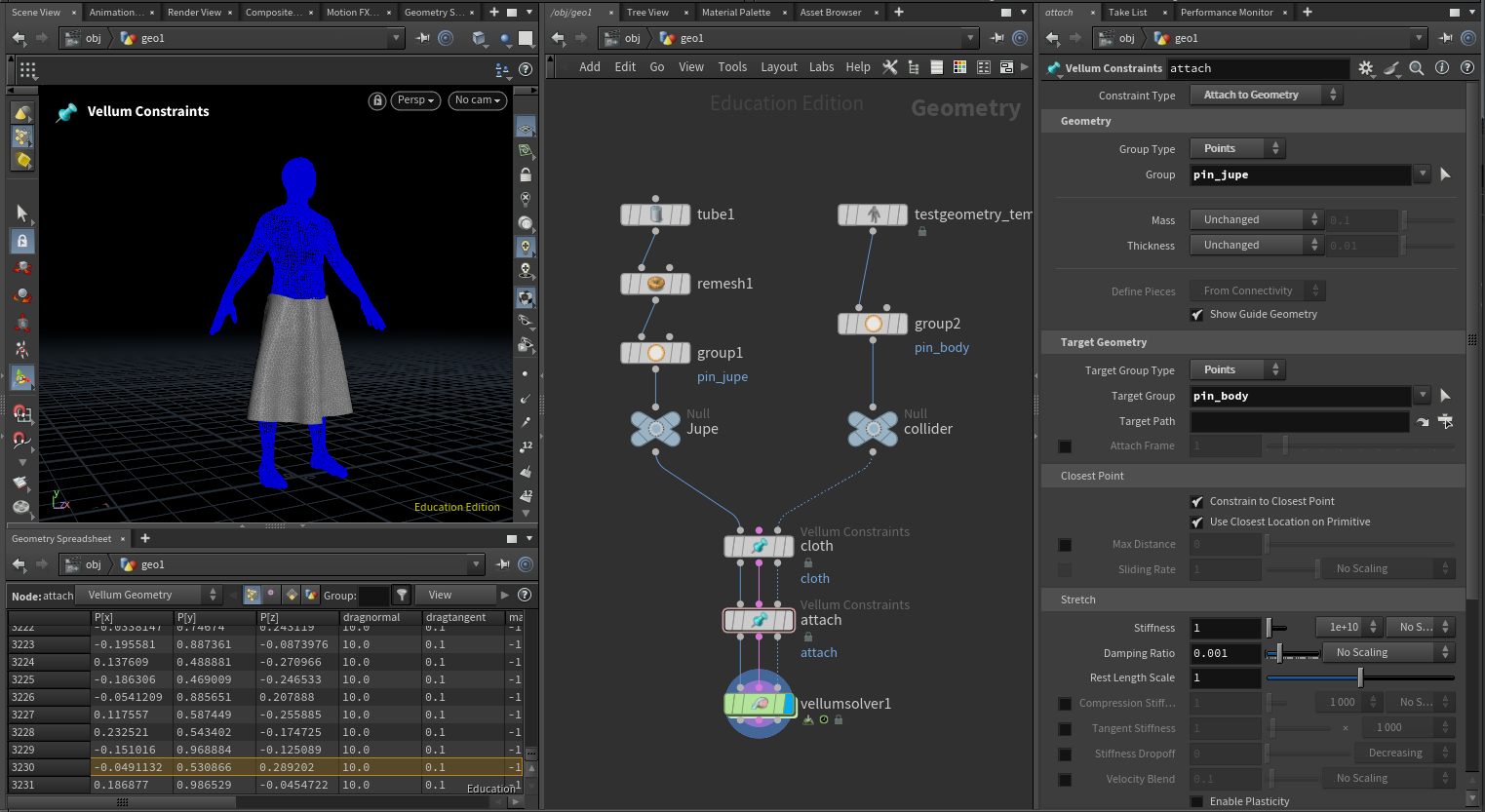

Attacher une jupe à un personnage

2 Constraints : une en cloth et une en attach to geometry (rien à mettre de plus)

Dans la contrainte attach :
Geometry :

• Group type : points
• Group : pin_jupe (group de points défini plus haut avec une bounding box)

Target geometry :

• Target group points : points
• Target group : in_body (group de points défini plus haut avec une bounding box)

Ajouter une poche sur un tissu

Group : sélectionner des points:

• Appuyer sur flèche à côté de base group
• Sélectionner les points
• Touche Entrer

Process :
On fait 2 grid : une qui simule la veste et une qui sera la poche

On défini les points d’attache de la poche (toutes les bordures sauf celle du haut) avec un group

Ici pour la veste, on fait 2 group :

1. Un qui prend seulement la bordure du haut (pour la simu de cloth de cette grid qui fait office de veste)
2. Un qui prend tous les points (pour attacher la poche à la veste)

On a 2 vellum constraints :

1. Un en cloth avec comme paramètres :
   1. Pin to animation -> pin points -> pin (bordure du haut de la veste)

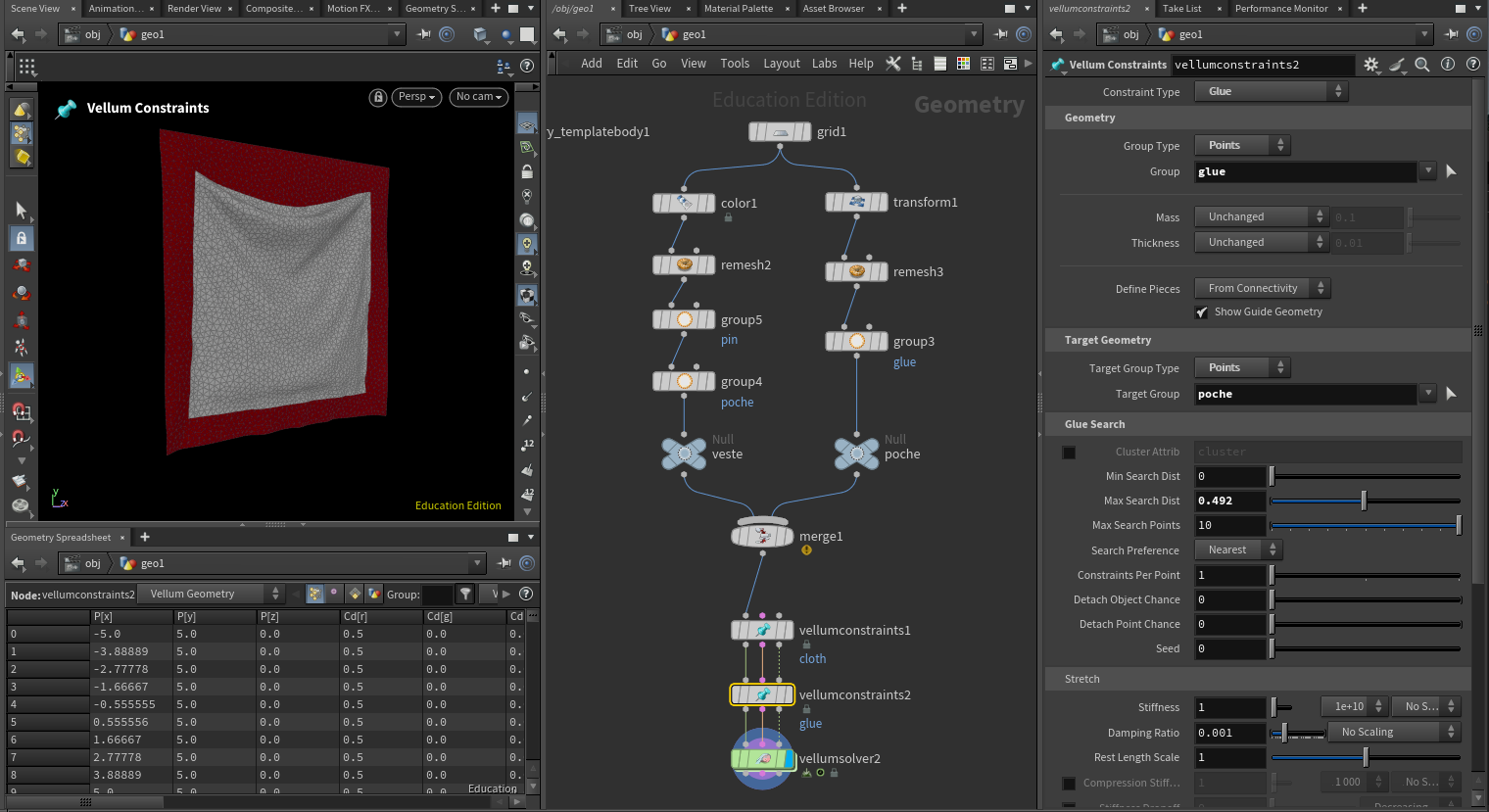

2. Un en bleu avec comme paramètres : voir capture d’écran

Déchirer la poche
